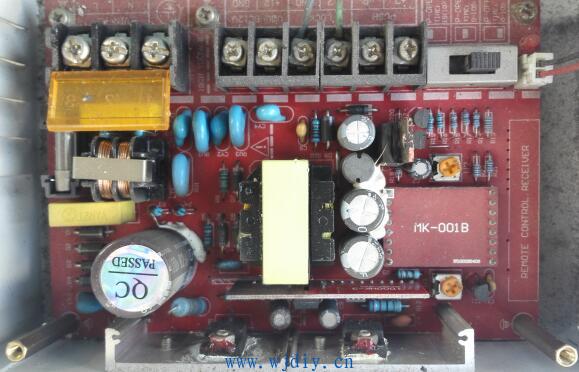

现在基本上所有小区大门；出租房大门都用智能门禁系统；网际电脑今天大家分享的是一个简单的门禁系统接線图以 HIGH VOLTAGE   门禁系统接線方法；下图是昨天维修一个小区门禁系统电源接線方法图如下：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连線接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。如下图昨天维修过电路;

5、另一端接读卡器的话，读卡器连線接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485線（RS485通讯方式）或网線（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485線（2芯屏蔽線）还需要接入串口转RS485转换器与电脑主机串口连接；网線与电脑网卡网口连接。
